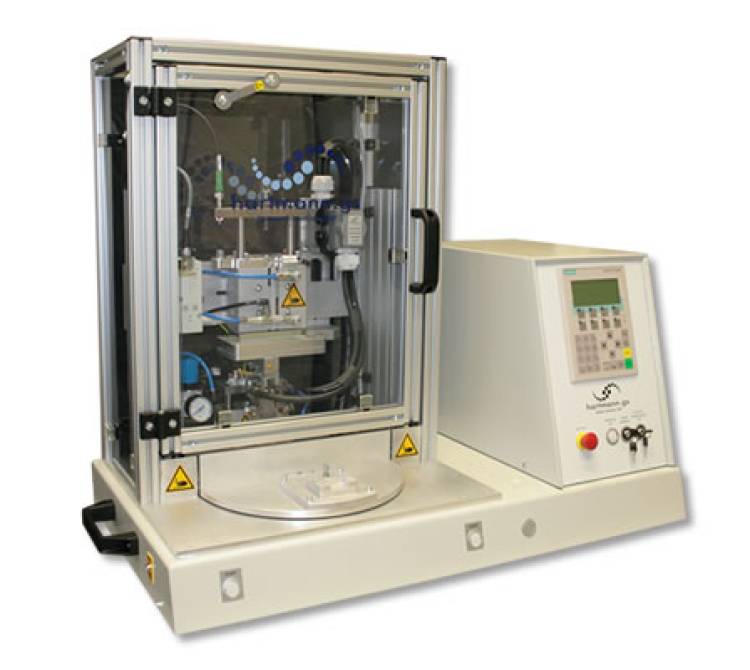

Kompaktes Heißverstemmsystem mit Drehteller für kleine bis mittelgroße Produkte.

Details des Heißverstemmsystems:

• Drehteller:

  • Das System verfügt über einen Drehteller mit einem Durchmesser von 330 mm, der speziell für kleine bis mittelgroße Produkte ausgelegt ist.
  • Auf dem Drehteller befinden sich zwei Bauteilaufnahmen, die die produktspezifischen Werkstückträger für die zu bearbeitenden Komponenten halten. Durch eine 180° Rotation wird der Drehteller in den Arbeitsbereich der Anlage bewegt.
  • Die Rotation des Drehtellers erfolgt durch zwei Handtaster, was den Sicherheitsanforderungen entspricht und gleichzeitig eine einfache Bedienung ermöglicht.

• Heißverstemmeinheit:

  • Im Inneren der Anlage befindet sich die Heißverstemmeinheit, die mit einem Mehrfach-Heißverstemmkopf ausgestattet ist. Dieser Kopf kann vier Pins gleichzeitig bearbeiten, was die Effizienz des Prozesses erheblich steigert.
  • Das System ist flexibel und kann je nach Anforderung mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen ausgestattet werden, um verschiedenen Produktionsanforderungen gerecht zu werden.

• Prozessablauf:

  • Während der Heißverstemmvorgang in der Anlage durchgeführt wird, kann der nach außen rotierte Werkstückträger von der Bedienperson entladen und neu bestückt werden. Dies sorgt für einen kontinuierlichen Arbeitsfluss, ohne unnötige Wartezeiten.
  • Die fertigungsrelevanten Einstellungen und Signalisierungen werden über das Bedienfeld auf der rechten Seite der Anlage gesteuert. Das Interface ist benutzerfreundlich gestaltet, um eine schnelle Anpassung der Prozessparameter zu ermöglichen.

• Anwendung:

  • Dieses Heißverstemmsystem eignet sich besonders für kleine bis mittelgroße Produkte, die eine präzise und sichere Fixierung benötigen.
  • Typische Einsatzbereiche finden sich in der Elektronikfertigung, im Automobilsektor oder bei Kunststoffkomponenten, wo das Verstemmen von Pins eine dauerhafte Verbindung gewährleistet.

• Vorteile der Stand-Alone-Anlage:

  • Die kompakte Stand-Alone-Ausführung ermöglicht den Einsatz auf einem Arbeitstisch, was den Platzbedarf minimiert und die Mobilität erhöht.
  • Der Mehrfach-Heißverstemmkopf ermöglicht eine Bearbeitung mehrerer Pins gleichzeitig, was die Taktzeit verkürzt und den Durchsatz steigert.
  • Die Möglichkeit, den Drehteller parallel zu be- und entladen, sorgt für einen kontinuierlichen Produktionsablauf ohne Stillstandzeiten.

Fazit: Das Heißverstemmsystem mit 330 mm Drehteller und Mehrfach-Heißverstemmkopf bietet eine effiziente Lösung für die präzise Bearbeitung kleiner bis mittelgroßer Produkte. Durch die Stand-Alone-Bauweise und die einfache Bedienung wird eine hohe Produktivität bei gleichzeitig kompakter Bauform erreicht. Mit seiner flexiblen Ausstattung und dem sicheren, benutzerfreundlichen Betrieb ist das System ideal für Produktionsumgebungen, die Effizienz und Präzision erfordern.
